여과지 숨구멍 크기, 공기의 압력 0을 위한 서류상 시험 장비 - 20kpa

여과지 숨구멍 크기, 공기의 압력 0을 위한 서류상 시험 장비 - 20kp

소개

1.Electronic 숨구멍 크기 검사자는 QC/T794-2007 기준에 따라 디자인됩니다. 모세관 작용의 원리에 따르면, 한 시험 물자 숨구멍의 액체 젖음에 의해, 액체의 가장 큰 숨구멍 관의 시편에서 공기 강제되는, 측정된 공기 그래야 대응 구멍 첫번째 거품이 압력을 요구할 경우의. 측정된 온도에 액체 표면의 알려진 긴장 사용하기,

2.The 시편의 최대 숨구멍 크기 그리고 평균 숨구멍 크기는 모세관 방정식을 사용하여 산출될 수 있습니다.

기술적인 모수

1의 공기의 압력 범위 00.50-20.00 kpa

2의 2-2.5kpa/분의 압력 비율

3개는, LCD 스크린 128 * 64 점 행렬을 보여줍니다

4의 압력 ± 1%의 정확도

5의 0.01kPa의 압력 해결책

6의 0.05μm의 가늠구멍 해결책

7의 4.57μm-210.8μm의 가늠구멍 측정 범위

8의 시편 간격 0.10-3.5mm

9의 10 ± 0.2cm ²의 시험 지역

10의 반지 직경 φ35.7 ± 0.5mm

11의 가스 봄베 2.5L의 양

12의 계기 크기 (길이 × 폭 × 고도) 275 × 440 × 315

13, 힘 220V AC

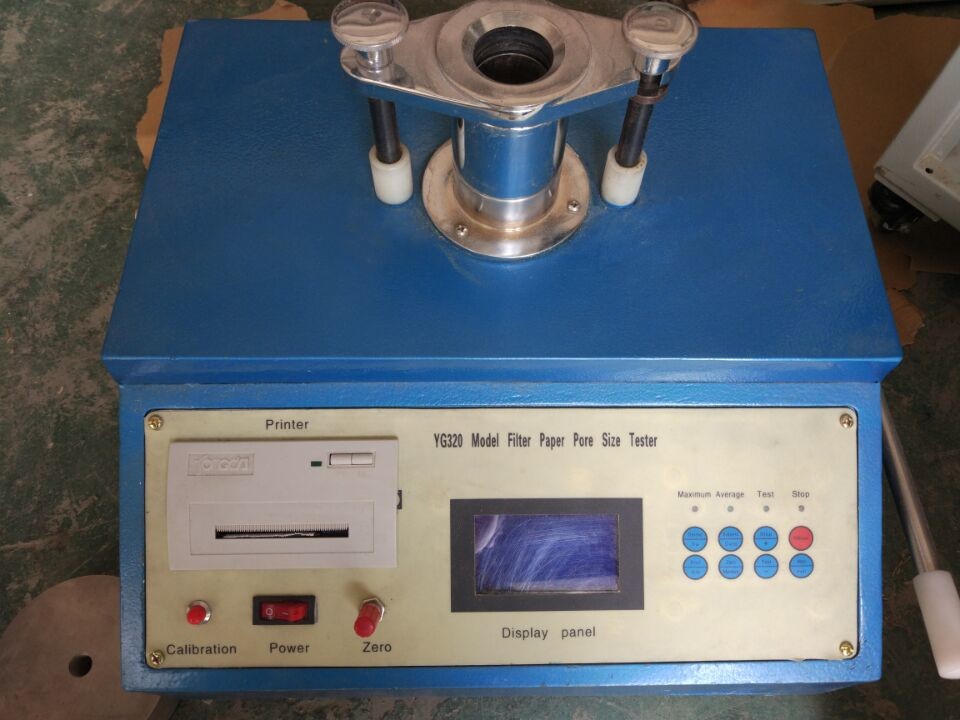

계기 구조

계기는 기계적인 부속 및 전자 측정 통제 시스템으로 이루어져 있습니다.

1, 기계적인 부속:

계기는 뒤에 오는 부속으로 구성된 상자 구조를 이용합니다 (도표를 보십시오)

(1)는 부분을 죄는 시편을 시험합니다

압력링

B 시험대

C 지원 관

D 압축 캠

E는 손잡이를 바짝 죕니다

(2) 가스 봄베

(3) 속도 구경측정 패널:

구경측정 공용영역 스위치 b 구경측정 공용영역 (시약 출력 항구로 시험 교류) c 교류 조정 손잡이

(4) 제어반

(5) 공기 펌프

(6) 전기 임명

(7) 수평하게 하는 나사
