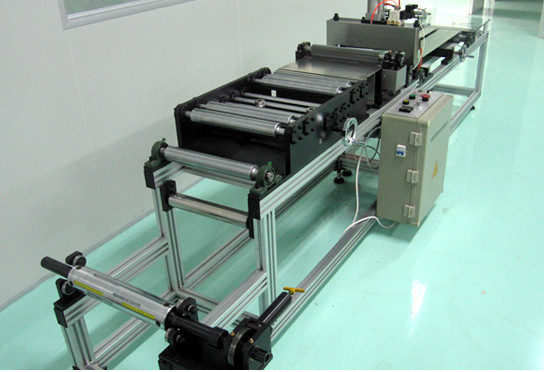

알루미늄 호일을 주름지게 하는 것을 위해 단순한 자동 공기 정화 필터 성형기

300 코루게이터를 모델링하세요

응용과 생산 과정

코루게이터는 주로 필터에서 분리대라는 것 파형 가공 알루미늄 호일을 위해 사용됩니다. 주로 알루미늄 합금으로 기계 틀은 정확도와 쉬운 조정을 보증합니다. 인간 환경 공학적인 설계는 롤러 교체와 작동을 편리하게 합니다. 기계는 선택적으로 페이퍼 분리 판을 생산할 수 있습니다 종이 파형 성형을 위한 모듈.

생산 과정

corrugated→ 조치 사이즈이기 위해 매체를 긴장 →Edges turn-up→를 켜고 automatically→ 수집을 줄이세요..

기계 성분

1, 언론 롤 제어 시스템 : 공기 팽창 롤러와 긴장 브레이크 제어 시스템을 포함하여. 과정과 제품 품질은 매우 안정됩니다.
 2, 주름지게 하기 위한 매체 진입 : 제공하기 위한 여러 롤러는 포일 플랫을 팽팽하게 하고 만듭니다.
 3, 모서리 턴업 유닛 : 포일 가장자리는 가장자리를 더 강하고 날카롭지 않게 하기 위해 두배로 됩니다.
 4, 파형 가공 롤러 유닛 : 롤러 유닛 치환성과 다른 사양은 이용 가능합니다.
 5, 길이 측정과 절단 : 공기 절단과 광전자 치수 측정 방법, 고정밀도와 고속.
 6, 제품 수집 : 센서는 탐색합니다고 자동 수집.
 7, 전력 시스템 : 내각과 제어판, 속도 제어, 계산한 길이 측정...
 8, 공압 계통 : 절단과 수집 제어

상술

1, 알루미늄 호일의 재료                       단단하고 매끄러운 세미

2, 맥스. 포일 롤의 지름                       600 밀리미터

3, 맥스. 포일 롤의 폭                             300 밀리미터

4, 포일의 두께                                      0.04±0.005mm

5, 크림핑 높이 :                                     고객 요구

6, 끝난 제품 길이                         250~600mm

7, 맥스. 속도                                              20 PC / 분 (길이 : 500 밀리미터)

8, 압축된 공기                                    0.6m3/min

9, 프로파일 사이즈 (L×W×H)                          3400mm×730mm×1030mm
